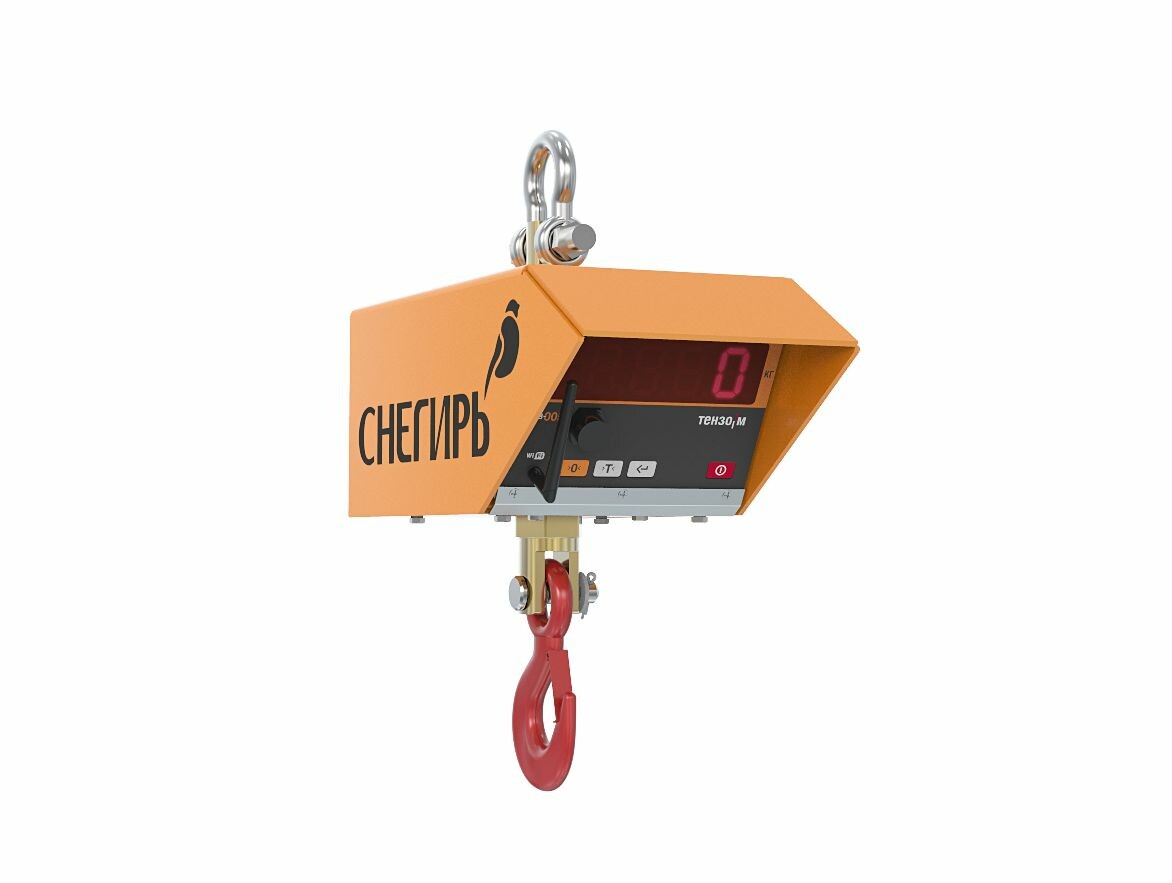

Грузоподъемность крановых весов https://krasnodar.tenso-m.ru/jelektronnye-vesy/kranovye-vesy/ это наибольший предел взвешивания (НПВ), на который рассчитана измерительная система без необратимой деформации упругих элементов и без выхода за границы нормированной погрешности.
В диапазоне от 1 до 20 тонн этот параметр напрямую диктует конструктивное исполнение корпуса, типоразмер применяемого тензодатчика и геометрию крюковой подвески. Для весов с НПВ 1–5 тонн обычно используется литой алюминиевый корпус, тогда как модели на 10 и 20 тонн оснащаются дополнительной механической защитой от соударений и более массивными силовоспринимающими элементами.
Разница в весе самой конструкции оказывается существенной: если полутонные модели весят около 4,2 кг, то двадцатитонные достигают 69–76 кг.
При выборе грузоподъемности необходимо учитывать не только номинальную массу поднимаемого груза, но и динамические нагрузки, возникающие при подъеме и торможении. Производители нормируют допустимую перегрузку, которая для большинства моделей составляет 125–150% от НПВ, а механические мосты тензодатчиков выдерживают кратковременную нагрузку до 500% номинала без разрушения.
Это означает, что весы на 10 тонн способны зафиксировать массу до 15 тонн в аварийном режиме, но систематическая работа на пределе приводит к ускоренному дрейфу нуля и снижению класса точности.
Дискретность отсчета (цена деления) находится в прямой зависимости от НПВ. Для весов на 1 тонну типичная дискретность составляет 0,2–0,5 кг, для 5 тонн 1–2 кг, для 20 тонн 10 кг. Если технологический процесс требует контроля массы с точностью, превышающей стандартную дискретность для данного НПВ, следует рассматривать двухинтервальные модели, у которых в нижней части диапазона цена деления уменьшается автоматически.
Например, весы с НПВ 20 тонн могут иметь дискретность 2 кг до отметки 5 тонн и 10 кг выше этого порога.
Тензодатчик! Сердце измерительной системы
Тензорезисторный датчик преобразует механическую деформацию упругого элемента, возникающую под действием силы тяжести груза, в аналоговый электрический сигнал, пропорциональный приложенной нагрузке. Конструктивно чувствительный элемент это металлический стержень или мембрану, на которую наклеены тензорезисторы тонкопленочные резисторы, изменяющие сопротивление при растяжении или сжатии.
Схема Уитстона, в которую включены тензорезисторы, формирует дифференциальный сигнал, свободный от температурных погрешностей и синфазных помех.
В крановых весах грузоподъемностью от 1 до 20 тонн наибольшее распространение получили датчики S-образной и стержневой конструкции. S-образный датчик работает одновременно на растяжение и сжатие, что делает его универсальным для подвесного взвешивания. Стержневые датчики встраиваются непосредственно в силовой контур крюковой подвески и воспринимают осевую нагрузку.
Степень защиты тензодатчиков в промышленных моделях достигает IP67, что допускает кратковременное погружение в воду и работу в условиях повышенной влажности.
Критически важным параметром является класс защиты от электромагнитных помех. В условиях металлургического производства или работы вблизи мощных электродвигателей наведенные токи могут искажать сигнал тензодатчика, приводя к скачкам показаний. Качественные модели оснащаются экранированными кабелями и фильтрами низких частот.
При монтаже весов следует избегать прокладки сигнальных цепей параллельно силовым кабелям крана это простое правило предотвращает большинство проблем с нестабильностью отсчета.
Крюковая подвеска? Механика соединения с грузом
Крюковая подвеска крановых весов выполняет две взаимосвязанные функции: воспринимает нагрузку от взвешиваемого груза и обеспечивает безопасное соединение с грузозахватным органом крана. Верхний элемент подвеса обычно выполнен в виде серьги или траверсы с О-образным кольцом, нижний в виде однорогого крюка по ГОСТ 6627-90.
Такая компоновка позволяет весам занимать минимум высоты подъема, что особенно ценно при работе в стесненных условиях под мостовыми кранами с ограниченным клиренсом или внутри производственных помещений.
Крюк в весах грузоподъемностью до 20 тонн изготавливается методом литья или горячей штамповки из высокопрочной стали с последующей термической обработкой. Важной конструктивной особенностью является возможность поворота крюка вокруг вертикальной оси, что предотвращает закручивание строп и обеспечивает правильную ориентацию груза при подъеме. Некоторые модели комплектуются крюком-захватом типа "скоба", который исключает самопроизвольное соскальзывание петли стропа при ослаблении натяжения.
Зев крюка расстояние между рогом и внутренней поверхностью подбирается в зависимости от типоразмера строп. Для весов на 20 тонн зев составляет около 95 мм, что позволяет использовать чалочные канаты и цепи с диаметром звена до 25–28 мм. Перед началом работ проверяйте износ зева и наличие трещин в зоне галтели крюка. Уменьшение зева более чем на 10% от первоначального размера или наличие волосовин является основанием для немедленной замены крюковой подвески.
Динамометр как альтернатива и дополнение
Динамометр в контексте кранового взвешивания это прибор для измерения силы натяжения, который может использоваться как самостоятельно, так и в составе весовой системы. Цифровые динамометры серии PCE-DDM с пределом измерения до 5 тонн конструктивно близки к крановым весам, но ориентированы на измерение усилий при проведении испытаний грузоподъемной техники, сертификации кранов и лифтов.
Их отличие от весов заключается в приоритете функции пиковой фиксации: прибор запоминает максимальное усилие, возникшее за время испытания, что критически важно при проведении статических и динамических нагрузочных тестов.
Для взвешивания грузов в диапазоне до 20 тонн динамометры применяются в тех случаях, когда требуется измерить не массу, а усилие, например при контроле натяжения канатов или определении усилия запрессовки. В таких сценариях динамометр устанавливается последовательно с грузом, и его показания пересчитываются в массу через ускорение свободного падения с учетом угла отклонения от вертикали.
Погрешность измерений у профессиональных динамометров составляет ±0,1% от диапазона, что сопоставимо с точностью крановых весов среднего класса.
Практический аспект: динамометр, в отличие от крановых весов, не предназначен для длительного нахождения под нагрузкой. Его применение оправдано при периодических контрольных операциях, тогда как для постоянного взвешивания при подъеме и перемещении грузов используются именно весы с функцией тарирования и накопления массы. Комбинирование динамометра и весов на одном кране возможно, но требует раздельных точек крепления во избежание взаимного влияния на точность.
Траверса? Распределение нагрузки при подъеме крупногабаритных грузов
Траверса это грузозахватное устройство в виде балки или рамы, которое распределяет усилие от крюка крана на несколько точек крепления строп. Применение траверсы с крановыми весами позволяет взвешивать длинномерные и крупногабаритные грузы, масса которых превышает возможности одного стропа или требует равномерного распределения усилий по нескольким ветвям.
Типичный сценарий подъем металлоконструкций, трубных плетей, железобетонных изделий, где точка приложения равнодействующей силы не совпадает с геометрическим центром груза.
С конструктивной точки зрения траверса может быть универсальной или специализированной. Универсальные траверсы грузоподъемностью до 12 тонн комплектуются автоматическими захватами и позволяют менять схему строповки без демонтажа. Специализированные траверсы проектируются под конкретный тип груза и обеспечивают минимальную высоту подъема.
При установке крановых весов между крюком крана и траверсой необходимо учитывать, что масса самой траверсы входит в показания весов, поэтому перед взвешиванием производится тарирование системы "строп траверса стропы".
Важным требованием безопасности является расчет траверсы на изгиб и устойчивость. При подвешивании весов в центре траверсы нагрузка на ее концевые точки может отличаться от расчетной из-за асимметрии груза. Рекомендуется использовать траверсы с запасом по грузоподъемности не менее 25% относительно максимальной массы взвешиваемого груза.
Взвешивание с применением траверсы требует особенно тщательного контроля равновесия: смещение центра масс груза относительно оси симметрии траверсы приводит к перераспределению нагрузки на стропы и может исказить показания весов на 2–5%.
Строп как связующее звено между весами и грузом
Строп гибкий грузонесущий элемент из каната, цепи или текстильной ленты, который соединяет крюк крановых весов с грузом. В диапазоне грузоподъемности от 1 до 20 тонн применяются канатные стропы типа 2СК и 4СК, цепные стропы с укороченными звеньями, а также текстильные ленточные стропы для грузов с деликатной поверхностью.
Каждый строп маркируется с указанием грузоподъемности, длины и количества ветвей, при этом рабочая нагрузка на одну ветвь при угле между ветвями 90 градусов снижается до 70% от номинала.
Взаимодействие стропа с крюком весов подчиняется правилу: угол между ветвями стропа не должен превышать 90 градусов, а при работе с четырьмя ветвями 60 градусов между смежными ветвями. Превышение этих углов приводит к резкому росту нагрузки на крюк и ветви стропа, что может вызвать как искажение показаний весов, так и разрушение грузозахватных элементов.
При взвешивании грузов массой 15–20 тонн рекомендуется использовать стропы с запасом прочности не менее 5:1 и регулярно проверять состояние коушей и крюков на концах стропов.
Отдельного внимания заслуживает вопрос влияния массы стропов на точность взвешивания. Стропы массой 20–50 кг, характерные для двадцатитонных весов, вносят систематическую погрешность, если не выполнено их тарирование.
Современные весы позволяют запоминать массу тары в диапазоне до 100% НПВ, что дает возможность учесть вес стропов, траверсы и других промежуточных элементов. Практический прием: перед взвешиванием поднимите стропы и траверсу без груза и обнулите показания это автоматически исключит их массу из результата.
Класс точности и метрологические характеристики
Класс точности крановых весов определяется по ГОСТ 29329-92 или ГОСТ Р 53228-2008 и для подавляющего большинства промышленных моделей грузоподъемностью от 1 до 20 тонн соответствует среднему классу (III). Средний класс точности означает, что пределы допускаемой погрешности при первичной поверке составляют ±0,5e для нагрузок от Min до 500e и ±1,0e для нагрузок выше 500e, где e поверочное деление.
В пересчете на абсолютные значения для весов с НПВ 20 тонн и дискретностью 10 кг погрешность в рабочем диапазоне не превышает ±20 кг.
Метрологические характеристики весов подтверждаются внесением в Государственный реестр средств измерений и периодической поверкой с межповерочным интервалом не более одного года. Поверка проводится с применением образцовых гирь или силоизмерительных машин второго разряда. Для весов, используемых в сфере государственного надзора при торговых операциях, взаимных расчетах, учете материальных ценностей наличие действующего свидетельства о поверке является обязательным.
При эксплуатации в целях, не связанных с коммерческим учетом, допускается использование весов без поверки, но с периодической калибровкой по эталонным грузам.
При выборе весов обращайте внимание не только на класс точности, но и на диапазон рабочих температур. Модели, эксплуатируемые на открытых площадках в зимний период, должны иметь термокомпенсацию тензодатчика и дисплей с подогревом либо выносной пульт, размещаемый в отапливаемой кабине. Стандартный диапазон -20…+50 °C покрывает большинство климатических зон, однако для условий Крайнего Севера требуются специальные морозоустойчивые исполнения.
Радиоканал. Дистанционное управление и передача данных

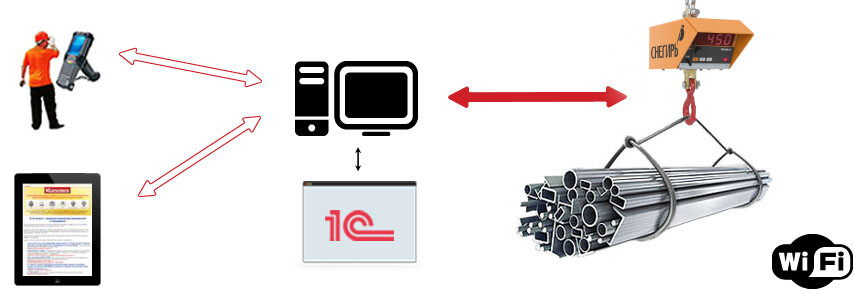

Радиоканал в крановых весах обеспечивает беспроводную связь между весовым модулем, закрепленным на крюке, и пультом оператора или приемником, установленным в кабине крана. Типовая дальность действия радиопультов составляет 10–100 метров в зависимости от модели и условий распространения радиоволн.
Для весов грузоподъемностью до 20 тонн, работающих на мостовых и козловых кранах, дальность 10 метров обычно достаточна, поскольку пульт находится у машиниста в кабине, а весы на крюке на расстоянии нескольких метров.
Частотный диапазон радиоканала 868 МГц, используемый в большинстве промышленных моделей, обеспечивает устойчивую связь в условиях насыщенной электромагнитной обстановки металлургических и машиностроительных производств.
Мощность передатчика не превышает 10 мВт, что достаточно для надежной передачи данных в пределах прямой видимости и не требует получения разрешения на использование радиочастотного спектра. Некоторые модели поддерживают двусторонний обмен: пульт не только отображает массу, но и позволяет управлять тарированием, обнулением и переключением режимов.
При эксплуатации радиоканал может подвергаться воздействию помех от сварочного оборудования, частотно-регулируемых приводов и других источников электромагнитного излучения. Для минимизации влияния помех рекомендуется размещать приемник радиосигнала на максимальном удалении от силовых кабелей и использовать экранированные корпуса.
В случае неустойчивой связи следует проверить заряд батареи пульта снижение напряжения питания ниже порога приводит к уменьшению мощности передатчика и сокращению радиуса действия.
Индикатор перегруза? Защита оборудования и персонала
Индикатор перегруза это функцию весов, которая активируется при превышении нагрузки свыше допустимого порога и подает визуальный или звуковой сигнал оператору. Типовой порог срабатывания составляет 110% от НПВ, при этом на дисплее отображается предупреждающий символ, например "-888-" или "OVER". Для весов с НПВ 20 тонн срабатывание индикатора происходит при массе груза свыше 22 тонн, что дает оператору время на принятие решения о снятии нагрузки до достижения критических значений.
- Конструктивно индикатор перегруза реализуется программно на уровне микропроцессора весового терминала. Датчик фиксирует деформацию упругого элемента, и при превышении заданного порога аналого-цифровой преобразователь передает в контроллер сигнал, инициирующий сигнализацию.
- В некоторых моделях предусмотрена блокировка дальнейшего подъема путем размыкания контактов реле, что предотвращает перегрузку крана и обрыв грузозахватных элементов. Такая функция особенно востребована при работе с грузами неизвестной массы, когда оператор не может заранее оценить вес поднимаемого объекта.
- Не игнорируйте срабатывание индикатора перегруза даже при кратковременном превышении. Механические мосты тензодатчиков выдерживают до 500% номинала, но электроника и упругие элементы при систематической перегрузке теряют калибровку. После каждого случая срабатывания индикатора рекомендуется провести контрольное взвешивание эталонного груза и, при необходимости, выполнить повторную калибровку нуля.
Такелажные работы! Взвешивание в контексте перемещения грузов
Такелажные работы охватывают комплекс операций по подъему, перемещению и установке грузов с применением грузоподъемной техники. Крановые весы встраиваются в этот процесс как средство контроля массы, позволяющее оптимизировать загрузку транспортных средств, предотвратить перегрузку крана и обеспечить точный учет материальных ценностей. При проведении такелажных работ с грузами массой до 20 тонн весы устанавливаются между крюком крана и стропом, образуя единую грузонесущую цепь.
Особенность такелажных работ заключается в переменных динамических нагрузках: в момент отрыва груза от опоры возникает рывок, амплитуда которого может превышать статическую массу в 1,5–2 раза. Тензодатчик весов фиксирует этот пик, и при правильно настроенной функции пиковой фиксации оператор видит максимальное усилие, воздействовавшее на систему.
Для точного определения статической массы груза необходимо дождаться затухания колебаний и считывать установившееся показание время стабилизации у современных моделей составляет 10 секунд.
При выполнении такелажных работ с применением траверсы и нескольких стропов весы позволяют контролировать распределение нагрузки по ветвям. Если одна из ветвей нагружена значительно сильнее других, это свидетельствует о смещении центра масс груза и требует корректировки схемы строповки.
Регулярное взвешивание при такелажных операциях дает возможность накапливать статистику по фактической массе типовых грузов и впоследствии прогнозировать нагрузки без применения весов. Такой подход особенно ценен при монтаже оборудования, когда каждая операция уникальна, но требуется соблюдение весовых ограничений крана.
Заключительные рекомендации по выбору и эксплуатации
Выбор крановых весов в диапазоне от 1 до 20 тонн определяется тремя группами факторов: метрологическими требованиями, условиями эксплуатации и особенностями грузозахватной оснастки. Если весы приобретаются для коммерческого учета, приоритет отдается моделям, внесенным в Государственный реестр средств измерений и имеющим возможность поверки. Для задач достаточно заводской калибровки, но при этом следует убедиться, что дискретность отсчета соответствует требуемой точности контроля массы.
При эксплуатации весов на открытом воздухе или в неотапливаемых помещениях необходимо учитывать температурный дрейф нуля, особенно характерный для тензодатчиков в первые минуты после включения. Рекомендуется включать весы за 10–15 минут до начала взвешивания и выполнять обнуление при подвешенной, но не нагруженной крюковой подвеске.
Регулярная проверка состояния крюка, серьги и шарнирных соединений предотвращает внезапные отказы и обеспечивает безопасность такелажных работ. Соблюдение этих простых правил продлевает срок службы весов и сохраняет их метрологические характеристики на протяжении всего межповерочного интервала.
